Méthodes de preuve automatique

4 Méthodes de preuve automatique

La question que nous traitons maintenant est : étant donnée une formule F, F est-elle valide ? (Ou de façon équivalente, F, ou ¾® F, est-il prouvable ?) Traditionnellement, ce problème est présenté en niant F, et en demandant si ¬F est insatisfiable. Nous n'adopterons pas ce point de vue, que nous trouvons peu naturel. Sa justification est essentiellement historique.

4.1 Tableaux

La méthode des tableaux est due à Beth, Hintikka et Smullyan dans les années cinquante et soixante. On peut la comprendre sémantiquement, comme un moyen systématique de recherche d'une interprétation qui ne satisfasse pas F par récursion structurelle sur F (c'est pourquoi cette méthode est parfois appelée méthode des tableaux sémantiques). En fait, cette méthode de recherche de ce que nous appellerons des contre-modèles de F suit exactement la preuve du théorème 24. Autrement dit, les tableaux sont plus faciles à comprendre syntaxiquement, comme une recherche systématique d'une preuve sans coupure dans LK₀.

(a-règles) (b-règles)

a a₁ a₂

+(XÙ Y) +X +Y

-(XÚ Y) -X -Y

-(XÞ Y) +X -Y

+(¬ X) -X

-(¬ X) +X

b b₁ b₂

-(XÙ Y) -X -Y

+(XÚ Y) +X +Y

+(XÞ Y) -X +Y

Figure 4: Règles de tableaux

Si on laisse de côté la coupure et la contraction, la méthode des tableaux n'est que l'algorithme qui cherche à construire une preuve dans LK₀ en remontant à partir du but à prouver, et terminant la preuve par des instances de Ax; cette méthode conclut à l'invalidité lorsqu'elle dérive un séquent ne contenant que des variables propositionnelles et qui n'est pas une instance de Ax. Mais la communauté des tableaux utilise souvent un vocabulaire différent, que nous définissons maintenant.

Les règles de LK₀ peuvent être classées en deux catégories (cf. figure 4). Certaines, comme ÙR, ont éventuellement plusieurs prémices, mais aucune n'est plus grosse que la conclusion : on les renomme a-règles, elles correspondent respectivement à ÙR, ÚL, ÞL, ¬R et ¬L. Toutes les autres ont une prémice unique qui est plus grosse que leur conclusion : ce sont les b-règles, elles correspondent respectivement à ÙL, ÚR, ÞR. Ensuite, les méthodes de tableaux travaillent sur des ensembles de chemins à travers des formules signées, c'est-à-dire des couples (+, F) ou (-, F), que l'on notera respectivement +F et -F :

Définition 27 [Chemins] L'ensemble des chemins à travers F est le plus petit ensemble d'ensembles de formules signées tel que :

{+F} est un chemin;
si C est un chemin, et a est une formule signée dans C de type a, alors (C\{a}) È {a₁} et (C\{a}) È {a₂} sont des chemins (où a₁ et a₂ sont définies comme dans la figure 4; dans le cas de la négation, il n'y a que le premier chemin);
si C est un chemin, et b est une formule signée dans C de type b, alors (C\{b}) È {b₁,b₂} est un chemin (où b₁ et b₂ sont définis comme dans la figure 4.)

Une stratégie d'expansion f est une application envoyant chaque chemin C possédant au moins une formule signée non atomique vers une telle formule.

Un chemin C est clos s'il existe une formule +F' dans C telle que -F' soit aussi dans C. Un tableau est un ensemble de chemins. Il est clos si et seulement si tous ses chemins sont clos.

Les chemins sont des séquents, où les formules négatives sont sur la gauche, et les formules positives sont sur la droite. Les règles d'expansion (a et b) correspondent aux huit règles de LK₀ sauf Ax et Cut. Et un chemin clos est une instance de Ax. Remarquer que le choix de la formule à expanser dans un chemin est arbitraire, autrement dit toute stratégie de choix d'une telle formule est capable de prouver tous les théorèmes. (Cf. l'utilisation de la stratégie f dans la preuve de complétude de LK₀.)

La distinction entre les deux catégories de règles est due au fait que les a-règles sont des règles de ramification, qui peuvent augmenter le nombre de chemins à clore, mais n'augmentent jamais le nombre de formules dans un chemin; alors que les b-règles sont des règles de prolongation, qui n'augmentent pas le nombre de chemins à clore, mais rallongent le chemin courant.

Une réalisation classique de la méthode des tableaux est la suivante. Nous utilisons une liste pour représenter le chemin courant : une liste est soit la liste vide [] soit un couple x::l d'un objet x et d'une liste l. Soit [x₁,...,x_n] la liste contenant n objets x₁, ..., x_n, autrement dit x₁ ::... ::x_n ::[]. Nous définissons une fonction prouve prenant en arguments une liste de formules signées représentant le séquent à prouver (autrement dit, le chemin courant, et que nous voulons expanser en des chemins clos) :

si l contient à la fois +F et -F pour un certain F, retourner ``oui'';
sinon, si l ne contient que des variables signées, retourner ``non'';
sinon, appliquer la stratégie d'expansion pour choisir une formule signée non atomique F dans l, et soit l' la liste l sans F.
- si F est une formule de type a (avec n a_i-formules F₁, ..., F_n, où n=1 ou n=2), alors retourner ``oui'' si prouve(F₁::l'), ..., prouve(F_n::l') retournent tous ``oui''; sinon retourner ``non''.
- si F est une formule de type b (se décomposant en formules F₁, F₂), alors retourner prouve(F₁::F₂::l').

Donc, pour savoir si F est un théorème, nous lançons prouve([+F]), et lisons la réponse.

La stratégie d'expansion est utilisée pour choisir une formule signée F non variable dans l au troisième point ci-dessus. C'est un léger abus, car la stratégie est maintenant une fonction des listes, non des ensembles de formules signées vers les formules signées. En pratique, l est typiquement codée par une liste l de formules en attente de traitement, une liste pos de formules atomiques positives (+A), et une liste neg de formules atomiques négatives (-A). En détail et en Caml, sur un langage de formules simplifié ne comprenant que le Ú et le ¬:

open List;;

type atom = string;;

type form = A of atom
  | OU of form * form
  | NON of form;;

type sform = POS of form | NEG of form;;

let rec prouve1 l pos neg =
    match l with
       [] -> false
     | POS (A x)::l' -> mem x neg || prouve1 l' (x::pos) neg
     | NEG (A x)::l' -> mem x pos || prouve1 l' pos (x::neg)
     | POS (OU (f, g))::l' -> prouve1 (POS f::POS g::l') pos neg
     | NEG (OU (f, g))::l' -> prouve1 (NEG f::l') pos neg &&
                              prouve1 (NEG g::l') pos neg
     | POS (NON f)::l' -> prouve1 (NEG f::l') pos neg
     | NEG (NON f)::l' -> prouve1 (POS f::l') pos neg
       ;;

let prouve f = prouve1 [POS f] [] [];;

La méthode des tableaux a la propriété importante suivante :

Théorème 28 [Correction, complétude] Les tableaux sont corrects et complets pour toute stratégie : l'expansion du tableau +F termine sur un tableau clos si et seulement si F est valide.
Preuve : Conséquence du théorème 23 et des arguments du théorème 24, portant sur des listes plutôt que des ensembles pour ce qui est de la complétude. ¤

On notera bien que les termes ``correct'' et ``complet'' portent ici sur les procédures de recherche de preuve, pas sur les systèmes de preuve. Une méthode de recherche de preuve est correcte si elle ne retourne ``oui'' que lorsque son entrée est une tautologie. Elle est complète si elle retourne ``oui'' dès que son entrée est une tautologie. La distinction est subtile : une méthode de recherche de preuve est une procédure, alors qu'un système de preuve n'est qu'une collection de règles, sans interprétation calculatoire a priori. Plus concrètement, dire que LK₀ sans Cut est complet dit que toute tautologie a une preuve, mais nous ne savons pas dans quel ordre appliquer les règles, c'est-à-dire quelle stratégie utiliser. Dire que prouve est complet nous en dit plus, à savoir que l'ordre particulier dans lequel prouve déplie une dérivation finira par produire une preuve si le but est une tautologie; ici, ceci est une conséquence du fait que n'importe quel ordre d'application des règles de preuve (n'importe quelle stratégie) finit par aboutir à une preuve.

Théorème 29 [Terminaison] Soit F une formule propositionnelle. L'expansion du tableau +F termine, quelle que soit la stratégie utilisée.
Preuve : L'expansion d'un tableau construit un nouveau noeud dans l'arbre défini au théorème 24 à chaque étape. Comme cet arbre est fini, la procédure termine. ¤

L'intérêt des tableaux est qu'ils sont très simples à réaliser, et que les étapes fondamentales de calcul peuvent être effectuées très rapidement. De plus, ses besoins en espace sont modestes : nous n'avons besoin que d'une pile pour gérer la récursion dans prouve, et sa profondeur est au plus la taille de la formule à prouver. Cependant, comme la taille d'un tableau totalement expansé est en général une exponentielle de la taille de la formule à prouver, prouver un théorème par une méthode de tableaux peut prendre quelque temps. (Ce problème est en fait général à toutes les méthodes de preuve.)

Plus spécifiquement, le principal point faible des tableaux est qu'il développe chaque chemin du tableau complètement indépendamment des autres. En particulier, si nous choisissons d'expanser la même formule dans deux chemins différents, nous faisons le même travail deux fois, et gâchons du temps.

4.2 Résolution propositionnelle

La méthode de résolution, inventée en 1965 par J. Alan Robinson dans le cadre plus général de la recherche de preuve au premier ordre, et la méthode de Davis-Putnam-Logemann-Loveland, inventée en 1960 par Martin Davis et Hillary Putnam et améliorée en 1963 par Martin Davis, George Logemann et Donald Loveland, aussi dans le cadre du premier ordre, nécessitent toutes les deux une étape préliminaire. Pour prouver F (ou pour réfuter ¬F), nous mettons d'abord ¬F en forme normale conjonctive (voir plus bas). Une façon d'expliquer la résolution propositionnelle est alors d'interpréter la forme normale conjonctive de ¬F comme un ensemble de séquents, à partir duquel nous essayons de dériver le séquent absurde (vide) ¾® en utilisant les règles de LK₀.

Définition 30 Une formule F est en forme négation-normale (nnf) si et seulement si elle est construire avec les connecteurs Ù, Ú, ¬ uniquement, et si toute sous-formule niée ¬F' est telle que F' est une variable propositionnelle. (Les négations ne gouvernent pas les formules composites.)

Un atome est un autre nom pour une variable propositionnelle. Un littéral est une formule de la forme A ou ¬ A, où A est un atome.

Une formule F est en forme normale disjonctive (dnf) si et seulement si elle est en nnf et aucune disjonction n'apparaît comme argument d'une conjonction. (C'est-à-dire que F est une disjonction n-aire de clauses conjonctives, qui sont des conjonctions m-aires de littéraux.)

De façon symétrique, une formule F est en forme normal conjonctive (cnf) si et seulement si elle est en nnf et aucune conjonction n'apparaît comme argument d'une disjonction. (C'est-à-dire que F est une conjonction n-aire de clauses disjonctives, qui sont des disjonctions m-aires de littéraux.)

La clause disjonctive vide est notée .

Pour abréger, nous dirons clause au lieu de clause disjonctive. Une clause est donc une disjonction de littéraux. Nous pouvons interpréter les clauses comme des séquents en mettant à droite tous les littéraux positifs A, et à gauche tous les atomes A venant de littéraux négatifs ¬ A, et en éliminant les doublons. Ceci établit une correspondance entre clauses et séquents atomiques, c'est-à-dire séquents ne contenant que des atomes. (

correspond alors à ¾® .) À partir de maintenant, clause voudra dire séquent, écrit avec Ú et ¬ au lieu de la notation à flèche précédente. C'est à strictement parler un abus de langage, d'autant plus que les contractions (remplacer FÚF par F) sont sous-entendues dans les clauses. Nous utilisons cette notation parce qu'elle est traditionnelle, et parce qu'elle apporte des intuitions sémantiques utiles.

Voici un algorithme pour mettre une formule F en nnf : d'abord, réécrire toutes les sous-formules F'ÞF'' sous la forme ¬F'ÚF'', de sorte à obtenir une formule équivalente n'utilisant que Ù, Ú et ¬. Ensuite utiliser les identités de de Morgan :

¬ (F' Ù F'') est logiquement équivalent à (¬ F') Ú (¬ F'')

¬ (F' Ú F'') est logiquement équivalent à (¬ F') Ù (¬ F'')

pour pousser les négations vers l'intérieur de la formule. Maintenant, si F est en nnf, nous la transformons en cnf en réécrivant toutes les sous-formules F'Ú (F₁Ù F₂) en (F'Ú F₁)Ù (F'Ú F₂) et (F₁Ù F₂)Ú F' en (F₁Ú F')Ù (F₂Ú F'). Le processus termine, mais nous ne le prouverons pas (exercice).

Mettant à profit notre compréhension des clauses comme des séquents, observons que si l'on cherche une preuve sans coupure ni contraction de ¾® F en appliquant les règles de LK₀ au maximum, on aboutit à un ensemble de séquents atomiques dont la conjonction est équivalente à F. Dans le langage des tableaux, développer un tableau pour +F jusqu'à ce que tous les chemins non clos restant soient atomiques : la conjonction de tous ces chemins, où chaque chemin est vu comme une disjonction de littéraux (+A pour A et -A pour ¬ A), est équivalent à F, et est donc une cnf pour F.

Nous avons ensuite :

Théorème 31 [Résolution] Soit F une formule en cnf, et considérons F comme un ensemble S de séquents atomiques. Alors F est insatisfiable si et seulement si le séquent vide ¾® est déductible de S et de la règle Cut seulement.
Preuve : La correction (si ¾® est déductible par Cut de S, alors F est insatisfiable) est due à l'observation suivante : si G ¾® F',D et G',F' ¾® D' sont coupés sur F' pour donner G,G' ¾® D,D', alors toute interprétation r qui satisfait les deux premiers doit aussi satisfaire la dernière. Donc si F était satisfiable, par récurrence sur la longueur de la dérivation de ¾® à partir de S, nous montrerions que ¾® est satisfiable, ce qui est absurde.

Montrons maintenant la complétude, c'est-à-dire la réciproque.

Figure 5: Un arbre de décision

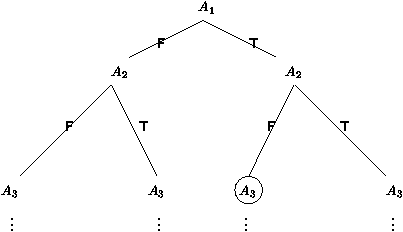

Nous construisons un arbre de décision (figure 5). Soient A₁, ..., A_n les variables libres de F. Nous définissons les noeuds de l'arbre à profondeur i (à partir de la racine), 0£ i£ n, comme toutes les suites A₁^r, ..., A_i^r, où r est une affectation quelconque, et A^r dénote A si r(A) = T et ¬ A sinon. Si A₁^r, ..., A_i^r est un noeud, soit i=n et il s'agit d'une feuille, soit i<n, et il a deux fils A₁^r, ..., A_i^r, ¬ A_i+1 et A₁^r, ..., A_i^r, A_i+1. Appelons une telle suite A₁^r, ..., A_i^r une interprétation partielle. Si i=n, il s'agit d'une interprétation totale. (Ces dernières sont les interprétations au sens intuitif, envoyant A_i vers T si A_i^r=A_i, vers F si A_i^r=¬ A_i.) Supposons que S, en tant que conjonction des séquents qui lui appartiennent, est insatisfiable, c'est-à-dire que pour toute interprétation r, il existe un CÎ S tel que non r|= C. Pour toute interprétation totale, il y a au moins un séquent dans S qui n'est pas satisfait par l'interprétation correspondante r. Nous appelons noeud d'échec pour un séquent C dans S tout noeud le plus haut possible dans l'arbre tel qu'aucune interprétation totale passant par ce noeud ne satisfasse C. Nous définissons ensuite l'arbre de décision clos de S comme étant l'arbre de décision de départ, coupé à chaque noeud d'échec (autrement dit, les noeuds d'échec deviennent des feuilles). Remarquons que toute interprétation totale doit traverser au moins un noeud d'échec, et donc les feuilles de l'arbre clos sont exactement les noeuds d'échec de l'arbre de départ.

Ensemble de clauses: B, AÚ¬ B, ¬ AÚ C, ¬ C.

Figure 6: Un arbre de décision, avec noeuds d'échec

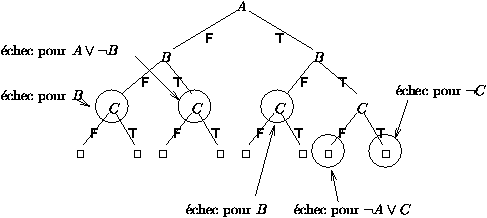

Par exemple, considérons la figure 6, où S consiste en ¾® B, B ¾® A, A ¾® C, C ¾® (en tant que clauses, B, AÚ¬ B, ¬ AÚ C, ¬ C). Notre énumération des atomes est A₁ = A, A₂ = B, A₃ = C. Le noeud dans un rond le plus à gauche (l'interprétation partielle ¬ A,¬ B) est un noeud d'échec pour le séquent ¾® B (la clause B) parce que B est rendue fausse à ce noeud, mais à aucun noeud plus haut. Les noeuds d'échec sur cet exemple sont précisément ceux entourés d'un rond dans la figure 6, et l'arbre clos est le sous-arbre situé au-dessus de ces noeuds d'échec. Nous définissons maintenant les noeuds d'inférence comme étant les noeuds de l'arbre clos qui ont deux noeuds d'échec comme fils. Nous affirmons que si l'arbre clos a plus d'un noeud (si la racine n'est pas un noeud d'échec), alors il y a au moins un noeud d'inférence. En effet, soit n le nombre de noeuds dans l'arbre clos (en incluant les feuilles), et prouvons l'affirmation par récurrence sur n. Comme la racine n'est pas un noeud d'échec, n³ 3. Si n=3, alors la racine est un noeud d'inférence. Sinon, n>3 et supposons l'affirmation prouvée pour tous les arbres clos avec au moins 3 noeuds, et au plus n-1 noeuds. Notre arbre clos a n noeuds, n>3 : la racine n'est pas un noeud d'échec, et un de ses fils n'est pas non plus un noeud d'échec; le sous-arbre dont la racine est ce fils a donc au moins 3 noeuds, et strictement moins de n noeuds, donc par hypothèse de récurrence il contient un noeud d'inférence. Donc l'arbre clos total contient un noeud d'inférence.

Par définition, si un noeud d'inférence N est étiqueté par une variable propositionnelle A (c'est-à-dire A égale A_i et N est une interprétation partielle A₁^r, ..., A_i-1^r), alors il existe un séquent dans S pour lequel le fils de gauche du noeud est un noeud d'échec (et ce séquent doit être de la forme G ¾® A,D), et de même il existe un séquent dans S pour lequel le fils de droit du noeud est un noeud d'échec (et il doit être de la forme G',A ¾® D').

Par exemple, sur la figure 6, les noeuds d'inférence sont le noeud B le plus à gauche (clause de gauche B, clause de droite AÚ¬ B), et le noeud C le plus à droite (clause de gauche ¬ AÚ C, clause de droite ¬ C). Produisons alors la clause G,G' ¾® D,D', qui est le résultat de l'application de Cut sur ces séquents, et ajoutons le à S. Ce faisant, nous obtenons un nouvel ensemble S' de séquents, qui est insatisfiable. Remarquons que tout noeud d'échec pour S est un noeud d'échec ou est en-dessous d'un noeud d'échec de S'. Remarquons aussi que le noeud d'inférence N choisi dans S est maintenant noeud d'échec pour S' (prouvez-le en exercice), de sorte que l'arbre clos pour S' est strictement plus petit que celui pour S. (Dans l'exemple, si l'on coupe entre B et AÚ¬ B sur le noeud d'inférence de gauche, ceci produit A comme nouvelle clause, et produit l'arbre de décision de la figure 7.)

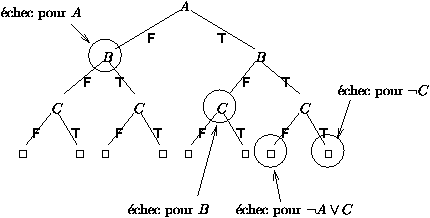

Figure 7: L'arbre de décision, après application de Cut

En somme, si nous prenons comme valeur initiale de S l'ensemble des clauses représentant F, nous fabriquons, par l'application de Cut entre des clauses aux noeuds d'inférence, des ensembles insatisfiables de clauses de plus en plus gros et ayant des arbres clos de plus en plus petits. Après un nombre fini de telles opérations, l'arbre clos sera donc réduit à sa racine. Mais si la racine est un noeud d'échec, c'est qu'une clause doit être rendue fausse par l'interprétation partielle vide. Comme toutes les clauses que nous produisons sont atomiques, une telle clause ne peut être que la clause vide. Ainsi, la clause vide a dû être engendrée en un nombre fini d'application de Cut à partir de S. ¤

Ce théorème est surprenant : si une formule F est prouvable, alors soit S l'ensemble des séquents atomiques correspondant à une cnf pour ¬F. En utilisant la règle Cut, nous pouvons montrer que F est prouvable à partir de LK₀ si et seulement si ¾® est dérivable à partir de LK₀+S (le système de preuve contenant les règles de LK₀plus tous les séquents de S vus comme de nouveaux axiomes). Le théorème 31 est ainsi en quelque sort le contraire du théorème 26 : au lieu d'éliminer les coupures, nous éliminons toutes les règles de LK₀ sauf Cut. Nous expliquerons cette énigme lorsque nous examinerons le processus d'élimination des coupures.

Pour appliquer le théorème 31, Robinson avait proposé une variante de l'algorithme suivant. Étant donné un ensemble S de clauses pour ¬F, où F est la formule à prouver :

Soit S₀ = S, et n = 0 (n sera appelé le niveau, et S_n l'ensemble des clauses au niveau n).
Si S_n contient la clause vide, retourner ``oui''.
Sinon, calculer l'ensemble des resolvants de clauses de S_n (un résolvant est le résultat d'une coupure sur deux clauses), telles que les clauses coupées (les prémices) ne sont pas toutes deux dans S_n-1 si n³ 1; (sinon, on refabriquerait les clauses qui sont déjà dans S_n;) les ajouter à S_n pour obtenir un nouvel ensemble S_n+1.
Si S_n+1=S_n, alors retourner ``non''.
Sinon, poser n égale n+1, et retourner à l'étape 2.

Cet algorithme est appelé résolution par saturation de niveaux, parce que S_n est l'ensemble de toutes les conséquences de S déductibles en appliquant Cut au plus n fois.

Cet algorithme est très inefficace. Le problème ne tient pas tant à la comparaison entre les ensembles S_n et S_n+1, mais dans le fait que les résolvants qui sont calculés à l'étape 3 peuvent contenir énormément de redondance : de nombreuses tautologies (séquents Ax) et des clauses qui avaient déjà été fabriquées sont refabriquées constamment. En fait, la résolution est une très mauvaise méthode de recherche de preuve propositionnelle, mais elle est plus intéressante au premier ordre.

4.3 La méthode de Davis-Putnam-Logemann-Loveland

Nous arrivons aux méthodes sémantiques. Ces méthodes sont, en pratique, parmi les procédures correctes, complètes et terminantes les plus rapides que l'on connaît aujourd'hui.

L'idée de la méthode de Davis-Putnam-Logemann-Loveland est la suivante. Elle prend encore en entrée un ensemble S de clauses représentant ¬F, où F est la formule à prouver. F est valide si et seulement si S est insatisfiable. Si S est vide, alors S est satisfiable, donc F est invalide. Si S contient la clause vide, il est insatisfiable, donc F est valide. Sinon, nous choisissons une variable propositionnelle libre A dans S, et essentiellement nous remplaçons A par vrai (resp. faux) dans S, et simplifions le tout, ce qui donne un ensemble S₁ (resp. S₂) de clauses : S est alors satisfiable si et seulement si S₁ ou S₂ est satisfiable.

Ce qui fait que la méthode de Davis-Putnam-Logemann-Loveland est efficace est qu'elle identifie un certain nombre de cas particuliers où nous n'avons pas à séparer S en S₁ et S₂ selon la valeur de la variable A. En effet, cette séparation multiplie le nombre de sous-problèmes à résoudre par 2 pour chaque variable propositionnelle, et c'est la cause de l'explosion exponentielle du nombre de sous-problèmes à résoudre.

Les règles sont les suivantes :

Définition 32  [Tautologies]   Une clause est appelée une tautologie si et seulement si elle contient A et ¬ A, où A est une variable.

Remarquer en effet qu'une clause est valide si et seulement si elle contient à la fois A et ¬ A, pour une certaine variable A.

Définition 33  [Séparation (splitting)]  Soit S un ensemble de clauses non tautologiques, et A une variable propositionnelle.

Définissons S[T/A] comme l'ensemble S d'où toutes les clauses de la forme CÚ A (contenant A comme littéral positif) ont été supprimées, et où toutes les clauses CÚ¬ A ont été remplacées par C.

Définissons S[F/A] comme l'ensemble S où toutes les clauses de la forme CÚ A ont été remplacées par C, et d'où toutes les clauses CÚ¬ A ont été supprimées.

Remarquer qu'une affectation r telle que r(A)=T (resp. F) satisfait S si et seulement si elle satisfait S[T/A] (resp. S[F/A]), et que ces derniers n'ont plus A comme variable libre.

Définition 34  [Clause unitaire]  Une clause C est dite unitaire si elle contient exactement un littéral.

Les clauses unitaires sont intéressantes parce que si S contient une clause unitaire, disons A, alors S est satisfiable si et seulement si A est satisfiable. Toute affectation satisfaisant S doit attribuer vrai à A, donc S est satisfiable si et seulement si S[T/A] l'est. (Si la clause unitaire est de la forme ¬ A, S est satisfiable si et seulement si S[F/A] l'est.) En particulier, si S contient une clause unitaire, nous n'avons pas besoin d'effectuer une séparation sur A, car il n'y a qu'un choix possible.

Définition 35  [Littéraux purs]  Un littéral A (resp. ¬ A) est dit pur dans un ensemble de clauses S si et seulement si ¬ A (resp. A) n'apparaît dans aucune clause de S.

Une clause est pure dans S si elle contient un littéral pur dans S.

Supposons que A (resp. ¬ A) est pur dans S. S[T/A] (resp. S[F/A]) est alors un sous-ensemble de S, donc si S est satisfiable, alors S[T/A] (resp. S[F/A]) l'est aussi. Réciproquement, si S[T/A] (resp. S[F/A]) est satisfiable, soit r une affectation satisfaisant toutes ses clauses, et r' l'affectation envoyant A vers T (resp. F) et toutes les autres variables B vers r(B). Alors r' satisfait toutes les clauses de S; en effet, pour chaque clause dans C, soit A n'apparaît pas dans C et C est dans S[T/A] (resp. S[F/A]), donc r' satisfait C, ou C est de la forme C'Ú A (resp. C'Ú¬ A), et par déefinition de r' en A, r' satisfait C de nouveau.

Une autre façon de le dire est que si S contient une clause pure, alors S sans cette clause pure est satisfiable si et seulement si S est satisfiable. Nous pouvons donc éliminer les clauses pures de S sans changer sa satisfiabilité. On notera de plus qu'éliminer des clauses pures peut rendre d'autres clauses pures: par exemple, parmi les trois clauses A Ú ¬ B, ¬ A Ú ¬ B, B Ú C, la troisième est pure car ¬ C n'apparaît pas dans l'ensemble de clauses: on peut donc l'éliminer; mais alors les deux premières clauses deviennent pures elles-mêmes, car B n'apparaî plus nulle part; on conclut donc immédiatement que ces trois clauses forment un ensemble satisfiable. (Exercice: reconstruire une affectation satisfaisant ces trois clauses.)

La procédure de Davis-Putnam-Logemann-Loveland fonctionne comme suit. Au départ, S est un ensemble fini de clauses :

si S est vide, retourner ``satisfiable''.
si S contient la clause vide, retourner ``insatisfiable''.
si S contient une tautologie (definition 32) ou une clause pure, l'éliminer de S et aller en étape 1.
si S contient une clause unitaire A (resp. ¬ A), remplacer S par S[T/A] (resp. S[F/A]), et aller en étape 1.
sinon, choisir une variable libre A dans S. Appliquer la procédure de Davis-Putnam-Logemann-Loveland récursivement sur S[T/A] et S[F/A]. Retourner ``satisfiable'' si l'un des résultats était ``satisfiable'', et retourner ``insatisfiable'' sinon.

On peut beaucoup améliorer la dernière étape. Tout d'abord, nous pouvons déjà appliquer la procédure de Davis-Putnam-Logemann-Loveland sur S[T/A], et retourner ``satisfiable'' immédiatement si le résultat est ``satisfiable'', sinon nous appliquons la procédure de Davis-Putnam-Logemann-Loveland sur S[F/A]. Nous pouvons aussi décider d'appliquer Davis-Putnam-Logemann-Loveland sur S[F/A] en premier, et ensuite éventuellement sur S[T/A], ou lancer les deux en parallèle...

Sur un ordinateur séquentiel, nous avons besoin d'une stratégie pour savoir lequel des deux tester en premier. Nous avons aussi besoin d'une stratégie pour choisir la variable A dans la dernière étape. Les choix de stratégie peuvent avoir beaucoup d'influence sur la rapidité de l'algorithme à conclure. Les bonnes heuristiques sont typiquement de choisir A de sorte que le nombre de clauses dans lesquelles A apparaît multiplié par le nombre de clauses dans lesquelles ¬ A apparaît est maximal (si nous devons effectuer une séparation, séparons au moins sur une variable qui a le plus d'influence sur l'ensemble de clauses), et de tester S[T/A] d'abord s'il y a plus de clauses contenant A que de clauses contenant ¬ A, et S[F/A] sinon. (Si nous devons effectuer une séparation, testons d'abord l'ensemble qui a le moins de clauses.) Une stratégie plus évoluée est la règle de Jeroslow-Wang, qui consiste à choisir un littéral L qui maximise S_i 2^-n_i, où i parcourt les clauses contenant L et n_i est la longueur de la clause i. Consulter [HV95] pour une discussion.

Un autre point important est comment coder la méthode de Davis-Putnam-Logemann-Loveland efficacement. La réalisation traditionnelle n'efface ni ne modifie aucun clause, mais cherche une affectation qui satisfasse l'ensemble des clauses. Soit r une affectation partielle, à savoir un ensemble de littéraux tels que A et ¬ A ne sont jamais simultanément dans r. (On retrouve la notion habituelle d'affectation quand, pour chaque A, soit A soit ¬ A est dans r.) Un littéral L est satisfait par une affectation partielle r si L Î r; une clause C est satisfaite par r si C Ç r ¹ Ø; et un ensemble de clauses S est satisfait par r si toutes ses clauses sont satisfaites par r. L'algorithme tente ensuite de trouver une affectation (partielle) r satisfaisant S.

Il organise les clauses sous forme d'une matrice creuse, où les lignes sont des clauses et les colonnes sont repérées par les variables propositionnelles : si A est une variable propositionnelle, la colonne A est la liste de toutes les clauses où A ou ¬ A apparaît. En plus, chaque clause est munie d'attributs entiers comptant le nombre de littéraux qui sont vrais (satisfaits), resp. faux (dont la négation est satisfaite), resp. non affectées par l'affectation partielle courante r. Pour ajouter un littéral L (A or ¬ A) à r, comme lors des étapes de séparation, de propagation des littéraux unitaires ou d'élimination de clauses pures, on parcourt la colonne A, et on met à jour les compteurs. Si le compteur de littéraux vrais et le compteur de littéraux non affectés sont tous les deux nuls dans une clause, alors échouer, et revenir (backtracker) au dernier point où une séparation a été effectuée. Pour gérer les clauses unitaires, on maintient une pile de littéraux unitaires : chaque fois que le nombre de littéraux non affectés dans une clause devient un et que le nombre de littéraux vrais est toujours nul, on empile le seul littéral restant sur la pile, à moins que sa négation ne soit déjà sur la pile. (On backtracke dans ce dernier cas.) On peut aussi gérer les clauses pures en conservant dans chaque colonne le nombre d'occurrences positives, resp. négatives de variables dans chaque clause.

4.4 Diagrammes de décision binaire

Une autre idée qui fonctionne pour prouver des formules propositionnelles et qui vient d'idées sémantiques est celle des diagrammes de décision binaire, ou BDD. Le créateur des BDD tels que nous les connaissons aujourd'hui est Randall E. Bryant en 1986. Cependant, les BDD sont juste des arbres de décision avec quelques astuces bien connues en plus, et les arbres de décision remontent à George Boole (1854), si pas plus tôt. Les idées sont très simples, mais les réalisations informatiques sont usuellement plus complexes qu'avec les méthodes précédentes.

En gros, les astuces qui font que les BDD fonctionnent sont : d'abord, au lieu de représenter les arbres de décision comme des arbres en mémoire (où il y a un unique chemin de la racine à n'importe quel noeud), nous les représentons comme des graphes orientés acycliques ou DAG, autrement dit nous partageons tous les sous-arbres identiques. Ensuite, nous utilisons la règle de simplification suivante : si un sous-arbre a deux fils identiques, alors remplacer le sous-arbre par ce fils; essentiellement, ce sous-arbre signifie ``si A est vrai, alors utilise le fils de droite; si A est faux, utilise le fils de gauche'': comme les fils de gauche et de droite coincident, il n'y a pas lieu d'effectuer une sélection fondée sur la valeur de A. Enfin, nous ordonnons les variables dans un ordre total donné <, et exigeons que, si nous descendons dans le BDD sur n'importe quel chemin, nous rencontrons les variables en ordre croissant. Cette dernière propriété assurera que les BDD sont des représentants canoniques de formules à équivalence logique près, c'est-à-dire que si F et F' sont deux formules équivalentes, alors leurs BDD construits sur le même ordre sont identiques.

À la base, les BDD sont soit T (vrai), F (faux) ou ``si A alors F₊ sinon F_-'', où F₊ et F_- sont des BDD distincts. Nous notons cette dernière forme A¾® F₊; F_-, ou sous forme d'arbre :

Cette représentation simple nous permet de construire des BDD morceau par morceau. Par exemple, pour construire le BDD de F Ù F', il suffit de combiner les BDD de F et de F'. Si le BDD de F est ``si A alors F₊ sinon F_-'', et celui de F' est ``si A alors F'₊ sinon F'_-''; alors le BDD de FÙ F' est simplement ``si A alors F₊Ù F'₊ sinon F_-Ù F'_-'', où les deux conjonctions F₊Ù F'₊ et F_-Ù F'_- sont calculées récursivement. Le même principe s'applique aux disjonctions, implications, négations, et ainsi de suite, et est appelé le principe de décomposition de Shannon (cf. plus bas).

On peut donc calculer les BDD de formules de bas en haut : par exemple, pour calculer le BDD de (AÙ B) Ú C, nous calculons celui de A, à savoir A¾® T; F, celui de B, à savoir B¾® T; F, puis nous calculons leur conjonction, puis la disjonction de ce dernier avec le BDD de C. Le fait que les BDD sont des formes canoniques nous assure que la formule de départ est valide si et seulement si son BDD est exactement T.

Définissons maintenant les BDD plus formellement. Soit T (vrai) et F (faux) deux nouveaux symboles (à ne pas confondre avec les valeurs de vérité T et F, bien que ce soit ce qu'elles représentent.)

Lemme 36 [Shannon] La sémantique de T est [T]=T, celle de F est [F]=F.

Pour toute formule F, et toute variable propositionnelle A, F est équivalente à (AÞF[T/A])Ù(¬ AÞF[F/A]), où A n'apparaît libre ni dans F[T/A] ni dans F[F/A]. Ceci est appelé le principe de décomposition de Shannon.
Preuve : exercice. ¤

Définition 37 [Graphes de Shannon] Un graphe de Shannon est une formule construite sur les deux constantes T, F au moyen du seul connecteur ternaire _¾®_;_. Plus précisément, l'ensemble des graphes de Shannon est le plus petit ensemble tel que T et F sont des graphes de Shannon, et tel que, si A est une variable, et F₊, F_- sont deux graphes de Shannon, alors A¾®F₊;F_- (``si A alors F₊, sinon F_-'') est un graphe de Shannon.

A¾®F₊;F_- sera aussi représenté graphiquement par

(Remarquer que la branche ``A vrai'' est à droite, alors que la branche ``A faux'' est à gauche, ce qui est l'ordre inverse de F₊ et F_-.)

Nous devons définir la sémantique. Nous avons déjà défini [T]r comme T, [F]r comme F. La formule A¾®F₊;F_- est censée représenter la formula (AÞF₊) Ù (¬ AÞF_-) du principe de décomposition de Shannon, donc nous posons [A ¾® F₊;F_-]r = [F₊]r si r(A)=T, et = [F_-]r si r(A)=F.

Nous représentons alors les formules construites avec Ù, Ú, ¬, Þ, etc. par des graphes de Shannon logiquement équivalents. Par exemple, la formule (((AÞ B)Ù C)Þ A)Ú¬ C peut être représentée par le graphe de Shannon suivant :

où nous avons dessiné plusieurs noeuds T au lieu d'un dans l'intérêt de la lisibilité. (Vérifier que ceci est effectivement équivalent à la formule de départ, en énumérant toutes les affectations possibles sur A, B, C.) Ce n'est pas la seule représentation de la formule sous forme de graphe de Shannon, cependant.

Les graphes (ou arbres) de Shannon ont la propriété suivante, qui rend le calcul des opérations logiques aisé :

Théorème 38 [Orthogonalité] Soit F = A¾®F₊;F_-, F' = A¾®F'₊;F'_-.

La négation de F, que nous notons ¬F, est A¾®¬F₊;¬F_-. Plus formellement, ce dernier graphe est satisfait exactement par les affectations qui ne satisfont pas F.

Pour tout connecteur binaire ° (Ù, Ú, Þ, Û, respectivement), F ° F'= A ¾® (F₊ ° F'₊) ;(F_- ° F'_-); plus formellement, ce dernier est satisfait exactement par les affectations qui satisfont à la fois F et F', resp. F ou F', resp. F' ou ¬F, resp. à la fois F et F' ou ni F ni F'.
Preuve : Immédiat. ¤

Nous pouvons faire mieux que les graphes de Shannon, et définir les BDD :

Définition 39 [BDD] Soit F un graphe de Shannon, et < un ordre strict total des variables de fv(F).

Nous disons que F est un diagramme de décision binaire, ou BDD, ordonné par < si et seulement si:

(Réduit) F ne contient aucun sous-graphe de la forme A¾®F';F' (avec deux fils identiques);
(Ordonné) tous les sous-graphes de F de la forme A¾®F₊;F_- sont tels que A est strictement inférieur (pour <) à toutes les variables dans fv(F₊) È fv(F_-).

Le BDD de (((AÞ B)Ù C)Þ A)Ú¬ C, avec A<B<C, est par exemple :

On peut voir un BDD F comme un automate qui décide si une affectation r donnée satisfait F. En effet, partons de la racine du BDD et descendons comme suit : lorsque nous sommes à un noeud étiqueté A (nous considérons un sous-graphe A ¾® F₊ ;F_-), prenons la branche de droite (F₊ dans l'exemple) si r(A)=T, et la branche de gauche (F_-) si r(A)=F. Ce processus termine lorsque nous arrivons à une feuille : si cette feuille est T, alors r satisfait F, alors que si elle est F, r ne satisfait pas F. Tout ceci est vrai parce qu'essentiellement, les BDD sont des représentations compactes d'arbres de décision.

Les BDD sont des formes canoniques des formules modulo équivalence logique (ce que les graphes de Shannon n'étaient pas) :

Théorème 40 [Canonicité] Soient F et F' deux BDD construits sur le même ordre <. Alors F et F' sont logiquement équivalents si et seulement s'ils sont égaux.
Preuve : S'ils sont égaux, leur équivalence logique est claire.

Réciproquement, supposons F et F' logiquement équivalents. Nous montrons qu'ils sont égaux par récurrence sur le cardinal de fv(F) È fv(F').

Si n=0, alors F et F' sont dans {T, F}; comme F et F' sont logiquement équivalents, ils sont soit tous les deux T soit tous les deux F.

Si n³ 1, soit A la plus petite variable de fv(F) È fv(F') pour l'ordre < (autrement dit, la variable la plus haute). Sans perte de généralité, supposons que A est libre dans F. Comme A est la plus petite variable dans fv(F), nécessairement F = A ¾® F₊ ; F_- pour deux BDD F₊ et F_-.

Si A n'est pas libre dans F', alors F' est logiquement équivalent à F₊ et F_-. En effet, si r |= F', alors r' |= F', où r' envoie A vers T et toutes les autres variables B vers r(B); comme F' est logiquement équivalent à F, r' |= F; comme r'(A) = T, r' |= F₊. Réciproquement, si r |= F₊, alors r' |= F₊ où r' est comme ci-dessus, donc r' |= F, et par équivalence logique r' |= F'; comme A n'est pas libre dans F', r |= F'. Donc F' est logiquement équivalent à F₊; et de même, F' est logiquement équivalent à F_-. Par hypothèse de récurrence (les cardinaux de fv(F₊) È fv(F') et de fv(F_-) È fv(F') sont en effet strictement inférieurs à n), F' égale à la fois F₊ et F_-. Mais c'est impossible, parce que F est réduit (F₊ ¹ F_-). Donc A est libre aussi dans F', et en fait F' = A ¾® F'₊ ; F'_- pour deux BDD F'₊ et F'_-. Par des arguments similaires à ceux ci-dessus, F₊ est logiquement équivalent à F'₊ et F_- à F'_-, donc par hypothèse de récurrence F₊ = F'₊ et F_- = F'_-. Donc F = F'. ¤

En plus, les BDD de formules sont usuellement compacts. Si une formule est valide ou insatisfiable, son BDD est T ou F, qui est évidemment très compact. (Mais les BDD de ses sous-formules, que nous devons construire pour calculer le BDD de la formule toute entière, peuvent être bien plus gros.) Mais même lorsqu'ils sont invalides et satisfiables, les BDD restent généralement petits. Il y a des exceptions, et dans le pire des cas les BDD peuvent avoir une taille exponentielle en le nombre de variables libres dans la formule de départ. (Pour être précis, si n est ce nombre, le nombre de noeuds dans un BDD ne dépasse pas 2ⁿ/n.)

La méthode usuelle (et la mieux connue) pour construire un BDD pour une formule donnée F est d'utiliser le théorème 38 pour le construire récursivement à partir des BDD de ses sous-formules.

Nous réalisons d'abord une fonction qui alloue et partage des triplets A ¾® F';F'' comme des enregistrements (``records'') en mémoire avec trois champs pour A, F' et F'' respectivement. Pour ce faire, nous utilisons une table de hachage globale (``hash-table'', cf. [Knu73]) qui mémorise tous les triplets construits antérieurement. Les tables de hachage sont faites de sorte que, étant donnés A, F', F'', soit un triplet A¾®F';F'' est déjà dans la table et on peut retourner son adresse rapidement, ou bien on annonce son absence rapidement. Un algorithme simple de table de hachage qui fonctionne bien en pratique consiste à fixer un entier N suffisamment grand (et premier pour de meilleurs résultats), et d'allouer un tableau global à N entrées, vides au départ. Ces entrées contiendront des listes chaînées de triplets déjà construits.

Pour découvrir si A ¾® F';F'' est dans la table, nous calculons d'abord une fonction de hachage h(A,F',F'') sur A, F', F'', qui retourne un entier entre 0 et N-1 (i.e., un index dans la table). Comme tous les BDD identiques sont partagés, ils sont décrits de façon unique par leur adresse en mémoire : un bon choix pour h(A,F',F'') est la somme des adresses de A, F' et F'', modulo N. L'invariant de la table est que si A¾®F';F'' est dans la table, il est dans la liste à l'entrée numéro i de la table, où i=h(A,F',F'').

Pour trouver si A ¾® F';F'' est déjà dans la table, alors, calculer i=h(A,F',F''); parcourir la liste dans l'entrée i, et comparer chaque élément avec l'enregistrement de composantes A, F' et F''. Si nous rencontrons le triplet attendu, nous retournons son adresse. Sinon, nous annonçons son absence. De même, pour allouer et partager A¾®F';F'', nous le recherchons dans la table, et le retournons si nous l'avons trouvé; sinon, nous allouons un nouvel enregistrement contenant A, F', F'', le rajoutons en tête de la liste à l'entrée numéro i, et retournons son adresse.

Le temps moyen pour retrouver ou construire et partager un triplet A¾®F';F'' est de l'ordre de n/N, où n est le nombre de triplets antérieurement alloués. Si n n'est pas plus large que N dans de trop grandes proportions, ceci est quasi-instantané.

Pour construire des BDD, nous définissons d'abord la fonction BDDmake comme suit : si F'=F'' (noter que nous comparons les BDD par adresse et non récursivement par contenu, puisqu'ils sont partagés), alors BDDmake(A,F',F'') retourne F'; sinon, BDDmake(A,F',F'') alloue et partage A¾®F';F'' et retourne son adresse.

La négation BDDneg(F) d'un BDD F est définie par récursion structurelle comme suit : BDDneg(T)=F, BDDneg(F)=T, BDDneg(A¾®F₊;F_-)= BDDmake(A,BDDneg(F₊),BDDneg(F_-)). Si ° est un opérateur binaire quelconque, nous définissons l'opération correspondante comme suit. Prenons l'exemple de la disjonction, réalisée par la fonction BDDor :

BDDor(T,F)=T, BDDor(F,F)=F;
BDDor(F,T)=T, BDDor(F,F)=F;
si F=A¾®F₊;F_-, et F'=A'¾®F'₊;F'_-, alors:
- si A<A', alors
  BDDor(F,F')= BDDmake(A,BDDor(F₊,F'), BDDor(F_-,F'));
- si A>A', alors
  BDDor(F,F')= BDDmake(A',BDDor(F,F'₊), BDDor(F,F'_-));
- si A=A', alors
  BDDor(F,F')= BDDmake(A,BDDor(F₊,F'₊), BDDor(F_-,F'_-)).

Le seul problème si nous codons ces fonctions naïvement, est qu'elles tournent en temps environ proportionnel au nombre de chemins dans le BDD, et non son nombre de noeuds. C'est un point important, parce qu'à cause du partage, les BDD peuvent avoir moins de noeuds qu'ils n'ont de chemins, et ce dans des proportions astronomiques.

Nous codons donc BDDneg et BDDor en utilisant des mémo-fonctions: une mémo-fonction est une fonction f associée à une table de hachage T qui enregistre tous les résultats précédemment calculés par f. Pour être plus précis, T envoie des arguments de f vers les résultats correspondants de f. La mémo-fonction consulte d'abord la table de hachage T, et recherche une entrée correspondant à ses arguments. Si elle en trouve une, elle retourne le résultat enregistré. Sinon, elle appelle la fonction ordinaire f, enregistre le couple (argument, résultat) dans la table T et retourne le résultat. Cette astuce fait tourner BDDneg et BDDor en temps quasi-linéaire et quasi-quadratique respectivement.
