5 Digressions
Les sections suivantes sont techniques et demandent quelques
connaissances en théorie de la complexité et en théorie des
treillis. Le lecteur peu curieux pourra les laisser de côté en
première lecture.
5.1 Pouvoir d'expression de la logique propositionnelle classique
Discutons du pouvoir d'expression de la logique propositionnelle classique.
Tout d'abord, la logique propositionnelle est un formalisme que l'on
peut coder sous forme de matériel : on peut construire des circuits
en reliant des portes les unes aux autres, chaque porte réalisant un
connecteur logique. (Par exemple, une porte NAND est un bout de
circuit à deux entrées et une sortie; dans les réalisations
positives de la logique, lorsque la tension des deux entrées est au
niveau bas, représentant F, la sortie est haute, et si une
entrée est haute, alors la sortie est basse.) Elle ne peut pas
décrire des circuits avec des connexions cycliques (comme l'on fait
usuellement pour créer des dispositifs instables comme des
horloges), mais presque tous les circuits dans un ordinateur
contemporain sont des superpositions de portes logiques. En
simplifiant, un ordinateur réel est une grosse formule
propositionnelle codée sous forme de matériel, plus une horloge
(qui envoie des suites de T et F à une vitesse
prédéfinie) et des composants d'interface. En somme, la logique
propositionnelle est essentiellement suffisamment expressive pour
décrire n'importe quel ordinateur réel.
Cet argument est légèrement trompeur, non seulement parce que la
formule propositionnelle représentant un ordinateur est gigantesque,
mais aussi parce que les ordinateurs réels sont des approximations
de ce que nous aimerions qu'un ordinateur soit. Un ordinateur idéal
aurait une quantité de mémoire infinie, et en effet la mémoire
virtuelle et les appareils de stockage secondaire sont des moyens pour
approcher les ordinateurs de cet idéal.
Il y a plusieurs modèles mathématiques des ordinateurs idéaux,
et clairement, plus simples ils sont, plus faciles ils seront à
manipuler. Un des modèles d'ordinateur idéal les plus simples est
la machine de Turing. En quelques mots, une machine de Turing
est une machine d'états finis (un automate, avec un nombre fini
d'états et de transitions entre ces états), plus une tête de
lecture/écriture voyageant sur une bande infiniment longue. La
bande est une suite linéaire de symboles pris dans un alphabet à
au moins deux lettres, et s'étend à l'infini dans les deux
directions. La machine de Turing calcule en lisant la lettre sous la
tête de lecture/écriture, l'utilise pour décider d'une
transition à suivre depuis son état courant jusqu'à l'état
suivant, d'une lettre à écrire à la place de la lettre lue, et
de la direction du mouvement de la tête (une case en avant ou une
case en arrière). La machine procède ainsi jusqu'à ce qu'elle
atteigne une case spéciale appelée état final. Les
machines de Turing représentent des fonctions partielles des mots
vers les mots : écrivez le mot de départ sur la bande, entre des
délimiteurs spéciaux, le premier délimiteur se situant juste
sous la tête; lancer la machine de Turing, et si elle termine, lire
le mot écrit sur la bande à la fin de l'exécution.
Les machines de Turing sont universelles, en ce sens que l'ensemble
des fonctions qu'elles calculent est exactement l'ensemble de toutes
les fonctions calculables. En pratique, on est plus intéressé par
savoir quelles fonctions peuvent être calculées sur un ordinateur
idéalisé en un temps réaliste, autrement dit quelles fonctions
sont tractables. Des recherches ont montré qu'un critère
suffisamment bon pour définir un ``temps réaliste'' était un
``temps majoré par un polynôme de degré bas en la taille de
l'argument d'entrée''. En particulier, si la borne supérieure des
temps nécessaires à la résolution d'un problème est une
exponentielle de la taille de l'entrée, on considère le problème
comme intractable. Un résultat fondamental est qu'un problème est
tractable sur une machine de Turing si et seulement si il est
tractable sur la plupart des autres ordinateurs idéalisés, y
compris notre ordinateur avec une mémoire infinie (voir plus haut).
L'étude de la tractabilité et de l'intractabilité des
problèmes est le sujet de la théorie abstraite de la complexité
[GJ79].
Le pouvoir expressif de la logique propositionnelle est alors
capturée par le théorème suivant, dû à Stephen Cook en 1971.
Supposons que nos machines de Turing ont deux états finaux ``oui''
et ``non''; nous lui soumettrons des questions de la forme ``la
formule F est-elle satisfiable ?'', et nous lirons la réponse
dans l'état dans lequel la machine termine. De plus, les machines
de Turing peuvent fonctionner soit de façon déterministe (la
donnée de l'état courant et de la lettre lue détermine
complètement l'état suivant, la lettre à écrire et la
direction du mouvement) ou de façon non déterministe (l'état
courant et la lettre lue déterminent plusieurs actions possibles
différentes). Une machine de Turing déterministe accepte son
argument d'entrée si elle termine dans l'état ``oui''; une machine
de Turing non déterministe accepte son entrée s'il existe un
chemin d'exécution qui termine dans l'état ``oui''. Remarquer que
l'on définit les problèmes de décision comme étant des
fonctions à valeurs booléennes :
Théorème 41 [Cook] Soit SATle problème de décision suivant :
ENTRÉE : une formule propositionnelle F,
QUESTION : F est-elle satisfiable ?
De façon équivalente, SAT est une fonction qui associe vrai
à F si et seulement si F est satisfiable.
Soit NP la classe des problèmes de décision f tels que f(x)
est vrai si et seulement si il existe une machine de Turing
non déterministe qui accepte l'entrée x en temps polynomial en
la taille de x. (En bref, NP est la classe des problèmes
résolubles ``en temps polynomial non déterministe''.)
Alors SAT est NP-complet, c'est-à-dire :
- SAT est dans NP,
- et pour tout problème f dans NP, il existe un algorithme
en temps polynomial qui traduit l'entrée x de f en une
entrée F de SAT, de sorte que F soit satisfiable si et
seulement si f(x) est vrai.
Ce théorème peut être lu de deux façons. La première est
que NP est (probablement, cela n'a été ni prouvé ni contredit)
beaucoup plus grande que la classe P des problèmes tractables. En
particulier, NP contient de nombreux problèmes que l'on ne sait pas,
à l'heure actuelle, résoudre en un temps moins qu'exponentiel en
général. Le fait que SAT soit NP-difficile (la deuxième
condition dans la définition ci-dessus de la NP-complétude)
signifie que SAT est au moins aussi difficile que tous ces
problèmes.
La deuxième lecture du théorème est la suivante. Étant
donnée la représentation d'une machine de Turing non
déterministe M avec son argument d'entrée déjà codé sur sa
bande, nous voulons savoir si M accepte son argument. Nous
pourrions exécuter M pour le découvrir, mais la preuve du
théorème de Cook construit en fait une formule propositionnelle
F qui est satisfiable si et seulement si M accepte. En somme,
le problème de la satisfiabilité en logique propositionnelle a
exactement le même pouvoir d'expression que les machines de Turing
non déterministes en temps polynomial.
Ceci nous permet de quantifier le pouvoir d'expression de la
logique propositionnelle de façon plus précise : NP
est très certainement plus expressive que P (autrement dit,
nous pouvons exprimer des problèmes, et même des problèmes
non tractables en logique propositionnelle); d'un autre côté,
NP est aussi très certainement beaucoup plus petite que DEXPTIME,
la classe de tous les problèmes que l'on peut résoudre en temps
exponentiel d'un polynôme de la taille de l'entrée sur une machine
déterministe (et donc, il y a de nombreux problèmes intractables,
solubles en temps exponentiel comme SAT, mais qui ne peuvent très
certainement pas être exprimés comme la satisfiabilité d'une
formule propositionnelle fabricable en temps polynomial).
5.2 Algèbres booléennes
Au lieu d'utiliser des systèmes de déduction pour déterminer si
une formule propositionnelle est valide (ou satisfiable), il est
parfois pratique d'utiliser une théorie équationnelle de
l'équivalence logique, et d'essayer de dériver T en
remplaçant les équivalents dans cette théorie.
Le langage des formules à équivalence propositionnelle classique près
est en fait celui des algèbres booléennes. D'abord, nous définisson
les treillis booléens :
Définition 42 Un treillis est un ensemble non vide L muni d'un ordre
partiel £ tel que tout sous-ensemble fini S de L a une
borne supérieure Ú S et une borne inférieure Ù
S.
Nous notons T=ÙØ (le plus grand élément de
L), F=ÚØ (le plus petit élément de L),
aÙ b au lieu de Ù{a,b}, aÚ b au lieu de
Ú{a,b}.
Nous disons que L est un treillis distributif si et
seulement si Ù distribue par rapport à Ú, et Ú
distribue par rapport à Ù, c'est-à-dire aÚ(bÙ
c)=(aÚ b)Ù(aÚ c) et aÙ(bÚ c)=(aÙ
b)Ù(aÙ c).
Nous disons qu'un treillis distributif est un treillis
booléen s'il est muni d'une opération de complémentation ¬ telle que aÚ¬ a=T,
aÙ¬ a=F, et ¬¬ a=a.
Johnstone ([Joh92], p.7) résume élégamment l'essence
des algèbres booléennes en disant que, en somme, leurs axiomes
sont ``tout ce que vous pouvez dire d'un ensemble à deux éléments [dans
le langage de l'algèbre universelle]''. En effet :
Définition 43 Une algèbre booléenne est un ensemble non vide A
contenant deux éléments T, F, et muni
d'opérations Ù, Ú, ¬ obéissant aux équations
suivantes :
- aÙ b=bÙ a, aÙ (bÙ c)=(aÙ b)Ù c,
aÙ a=a, aÙT=a, aÙF=F,
- aÚ b=bÚ a, aÚ (bÚ c)=(aÚ b)Ú c, aÚ
a=a, aÚT=T, aÚF=a,
- aÙ(bÚ c)=(aÙ b)Ú(aÙ c), aÚ(bÙ
c)=(aÚ b)Ù (aÚ c),
- aÙ¬ a=F, aÚ¬ a=T, ¬¬ a=a,
- ¬(aÚ b)=¬ aÙ¬ b, ¬(aÙ b)=¬ aÚ
¬ b.
Tout treillis booléen définit clairement une algèbre
booléenne. Réciproquement, toute algèbre booléenne décrit
un treillis booléen si l'on définit a£ b comme ¬ aÚ
b=T (ou de façon équivalente, aÙ b=a, ou encore
aÚ b=b).
Le résultat de complétude (que nous ne prouverons pas) est qu'une
formule F est valide si et seulement si l'on peut transformer F en
T en un nombre fini d'étapes de réécriture utilisant les équations
ci-dessus.
Comme les algèbres booléennes sont équivalentes aux treillis
booléens, nous pouvons aussi prouver des formules en appliquant les
lois des treillis booléens à la place. Ceci fournit parfois des
preuves plus courtes à la main. À notre connaissance, ceci n'a
pas été approfondi dans le domaine de la démonstration
automatique.
Une autre idée est d'utiliser des anneaux booléens au lieu
d'algèbres booléennes. Ceci revient à axiomatiser Ù,
Å (le ou exclusif, c'est-à-dire la négation de Û),
T (vrai) et F (faux), et à les utiliser au lieu de Ù,
Ú et ¬. Les axiomes peuvent alors être orientés sous
forme de règles de réécriture [Hsi85], modulo
associativité et commutativité de Ù et Å. Les
règles de traduction sont :
- ¬ F¾® FÅT,
- FÚF'¾® (FÙF')Å
FÅF',
- FÞF'¾® (FÙF')Å
FÅT,
- FÛF'¾® FÅ F' Å T.
Et les règles de simplification sont :
- FÅF¾® F,
- FÅF¾® F,
- FÙ (F'ÅF'')¾®
(FÙF')Å (FÙF''),
- (FÅF')Ù F''¾®
(FÙF'')Å (F'ÙF''),
- FÙT¾® F,
- FÙF¾® F,
- FÙF¾® F.
La forme normale qui en résulte (modulo associativité et commutativité de
Ù et Å) est appelée forme normale de Reed-Muller de la
formule. Comme pour les BDD, elle est canonique, et peut être construite
depuis le bas, comme suit.
On code la forme normale de Reed-Muller d'une formule sous forme d'un
ensemble d'ensembles de variables. (Si on se donne un ordre sur les
variables, on peut représenter un ensemble de variables sous forme
d'une liste ordonnée de ces variables sans duplication, et un
ensemble d'ensembles de variables sous forme d'une liste de ces
listes, ordonnée lexicographiquement par exemple.) Les ensembles
internes de variables sont vus comme des conjonctions de leurs
variables, et l'ensemble externe est vu comme le ou exclusif de ses
éléments.
F est alors l'ensemble vide Ø, et T est le singleton
{Ø}. Une variable A est codée sous forme de
{{A}}. Le ou exclusif FÅF' de deux formes de
Reed-Muller F et F' est calculé comme la différence
symétrique (F\F') È (F'\F) des deux
ensembles. La conjonction FÙF' de deux formes de
Reed-Muller F et F' est la différence symétrique de tous
les {a È a'}, où aÎF et a'ÎF'. Notons
finalement que la forme normale de Reed-Muller peut se coder sous une
forme très proche des BDD, en utilisant les ZBDD (zero-suppressed BDD) de Shin-Ichi Minato [Min93],
qui sont des représentations compactes d'ensembles d'ensembles.
5.3 Logique propositionnelle quantifiée
Il est parfois intéressant d'ajouter des quantificateurs au langage
de la logique propositionnelle. Ceci n'ajoute pas de pouvoir
d'expression, mais peut raccourcir de façon significative
certaines formules propositionnelles.
Si F est une formule, et A est une variable propositionnelle,
alors nous définissons " A·F (``pour tout A,
F'') comme F[T/A] Ù F[F/A], où T et F sont
deux constantes nouvelles telles que [T]r=T et
[F]r=F, comme dans les BDD. De même, $
A· F (``il existe A tel que F'') se définit comme
F[T/A]ÚF[F/A].
Nous pourrions aussi bien définir " A·F et $
A·F directement en leur donnant une sémantique (dérivée
des formules ci-dessus), et en étendant les systèmes de

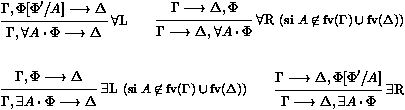

déduction pour traiter les nouveaux opérateurs. Par exemple, nous
pourrions étendre LK0 en ajoutant les règles de déduction
suivantes :
et ceci produirait exactement la même logique.
La logique propositionnelle quantifiée se code facilement dans les
BDD : remplacer A par T (resp. F) revient à remplacer tous
les sous-BDD de la forme A ¾® F+; F-
par F+ (resp. F-), et à réduire le BDD. On
code alors " et $ en prenant la conjonction ou la
disjonction des BDD résultants.
L'utilisation de la logique propositionnelle quantifiée est commune
en vérification de matériel, par exemple. Elle est en fait un
ingrédient essentiel de la définition des procédures de
vérification de modèle (``model-checking'' en anglais), que nous
examinerons plus tard.
Noter que nous ne sommes pas limités à une seule alternance de
quantificateurs, et que nous pouvons exprimer des propositions de la
forme Q1 A1·... Qn An·F, où les
Qi sont soit " soit $. Si nous devions
exprimer les quantifications sous forme de conjonctions ou de
disjonctions, ceci expanserait la formule F exponentiellement en
général, ce qui veut dire qu'il serait déjà infaisable d'écrire la formule sans utiliser de quantificateurs. Sur les
BDD, on peut le faire en général, parce que dans les bons cas, le
partage et la réduction contribuent à faire que le BDD reste
suffisamment petit, bien que ce ne soit pas toujours le cas.
En ce qui concerne la notion de pouvoir d'expression esquissée en
section 5.1, la logique propositionnelle
quantifiée est aussi expressive que les machines de Turing en
espace polynomial. Plus précisément, vérifier une formule
propositionnelle quantifiée est un problème PSPACE-complet, où
PSPACE est la classe des problèmes de décision que l'on peut
vérifier en temps fini sur une machine de Turing (déterministe ou
non, ici cela n'a pas d'importance) en espace polynomial
(c'est-à-dire en n'utilisant qu'un nombre polynomial de cases sur la
bande). Il y a (très probablement) beaucoup plus de problèmes
dans PSPACE que dans NP, ce qui suggère que les problèmes
PSPACE-complets présentent davantage de difficultés que les
problèmes de NP. Cependant, PSPACE est encore à l'intérieur de
DEXPTIME, ce qui veut dire que nous pouvons encore les résoudre en
temps exponentiel.
